용도
Model
7IDG□-6G : 치절 SHAFT
7IDS□-6   : 둥근 SHAFT
출 력
전 압/주파수
전 류
기동 TORQUE
정격 TORQUE
정격
회전속도
콘덴서 용량
HP
W
VAC/Hz
A
gtcm
mN.m
oz-in
gtcm
mN.m
oz-in
r/min
㎌
VAC
LEAD 선 TYPE
단자 BOX TYPE
국내용
7IDG(S)1-6G
-
1/125
6
단상110V 60Hz
0.25
400
40
5.6
400
40
5.8
1550
2.5
250
국내용
7IDG(S)2-6G
-
1/125
6
단상220V 60Hz
0.15
400
40
5.6
400
40
5.8
1550
0.7
400
해외용 및 50Hz 모터 ▲
해외용
7IDG(S)B-6G
-
1/125
6
단상115V 60Hz
0.25
400
40
5.6
400
40
5.8
1550
2.5
250
해외용
7IDG(S)C-6G
-
1/125
6
단상220V 50Hz
0.15
400
40
5.6
490
49
6.9
1350
0.7
400
해외용
7IDG(S)E-6G
-
1/125
6
단상230V 50Hz
0.15
400
40
5.6
490
49
6.9
1350
0.7
400
해외용
7IDG(S)F-6G
-
1/125
6
단상230V 60Hz
0.15
400
40
5.6
400
40
5.8
1550
0.7
400
치절 SHAFT는 감속기 부착용이고, 둥근 SHAFT는 MOTOR 단독입니다.
: THERMAL PROTECTOR 가 내장되어 있습니다. MOTOR가 어떠한 원인에 의해 과열되면 THERMAL PROTECTOR가 작동해 MOTOR를 정지시킵니다.
         MOTOR의 온도가 내려가면 자동적으로 운전을 다시 시작하므로 점검작업은 반드시 전원을 끈 상태에서 실시하여 주십시요.
         단상 50Hz 및 수출용 MOTOR의 경우에는 THERMAL PROTECTOR가 기본적으로 부착되며 그 외의 경우에는 주문에 의해 부착됩니다.


품명 회전속도(rpm) 600 500 360 300 240 200 144 120 100 72 60 50 45 36 30 24 20 18 15 12 10
Motor/GearHead 감속비 3
 3.6
 5
 6
 7.5
 9
 12.5
 15
 18
 25
 30
 36
 40
 50
 60
 75
 90
 100
 120
 150
 180
7IDG□-6G
7GBD□BMH
 kgf cm 1.0 1.2 1.7 2.0 2.5 3.0 4.2 5.1 6.1 7.5 9.1 11 12.5 14 16 20 24 27 30 30 30
N.m 0.1 0.12 0.17 0.2 0.25 0.3 0.42 0.51 0.61 0.75 0.91 1.1 1.2 1.4 1.6 2.0 2.4 2.4 3 3 3
lb-in 0.88 1.06 1.50 1.77 2.2 2.6 3.7 4.4 5.3 6.6 7.9 9.7 10.6 12.4 14 18 21 24 26 26 26

품명 회전속도(rpm) 500 416 300 250 200 166 120 100 83 60 50 41 38 30 25 20 16 15 12.5 10 8.3
Motor/GearHead 감속비 3
 3.6
 5
 6
 7.5
 9
 12.5
 15
 18
 25
 30
 36
 40
 50
 60
 75
 90
 100
 120
 150
 180
7IDG□-6G
7GBD□BMH
 kgf cm 1.2 1.4 2.0 2.4 3.0 3.6 5.1 6.1 7.1 8.9 11 13 15 16 19 24 29 30 30 30 30
N.m 0.12 0.14 0.2 0.24 0.3 0.36 0.5 0.6 0.71 0.89 1.1 1.3 1.5 1.6 1.9 2.4 2.9 3 3 3 3
lb-in 1.06 1.24 1.77 2.1 2.6 3.2 4.4 5.3 6.3 7.9 9.7 11 13 14 17 21 26 26 26 26 26

MOTOR의 품명 중 □에는 PHASE&VOLTAGE 의 코드가 들어갑니다.(PRODUCT CODE 표 참조)
GEARHEAD와 중간 GEARHEAD 는 별매입니다.
GEARHEAD의 품명 중 □에는 감속비가 들어갑니다. 색이 칠해진 부분은 MOTOR 출력축과 같은 방향, 그 외 흰색부분은 반대방향입니다.
회전속도는 MOTOR 동기회전속도 (50Hz : 1500rpm, 60 Hz : 1800rpm)를 기준으로 감속비로 나누어 계산합니다.
   실제회전속도는 부하의 크기에 따라 표시보다 2~20% 정도 느립니다.
표의감속기보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR 사이에 감속비 10의 중간 감속비를 설치할 수 없습니다.
   이와 같이 중간감속기를 설치하면 속도만 1/10로 줄어들며 최대 허용TORQUE가 증가되지 안습니다.
   이 경우늬 최대허용은 TORQUE는 3N.m/30Kgfcm 입니다.

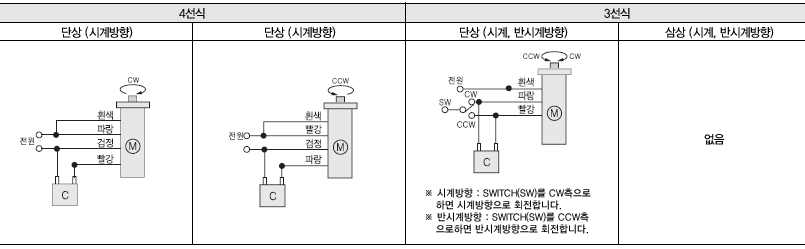

회전방향은 MOTOR축측에서 본 방향입니다.
CW가 시계방향, CCW가 반시계방향입니다.
결선방법은 치절SHAFT 와 둥근(丸) SHAFT 가 동일하며, LEAD선 TYPE 과 단자BOX TYPE 이 동일합니다.
단상 MOTOR의 회전방향 전환은 MOTOR 정지 후에 실시하여 주십시요. MOTOR 회전 중에 회전방향을 전환하면 회전방향이 전환되지 않거나 시간이 지체되어 전환되는 경우가 있습니다.
