용도
Model
8CID□-25G : 치절 SHAFT
출 력
전 압/주파수
MOTOR 품명
(INDUCTION MOTOR)
GEARHEAD 품명
HP
W
VAC/Hz

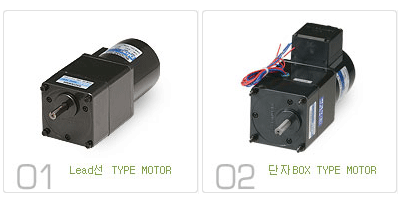

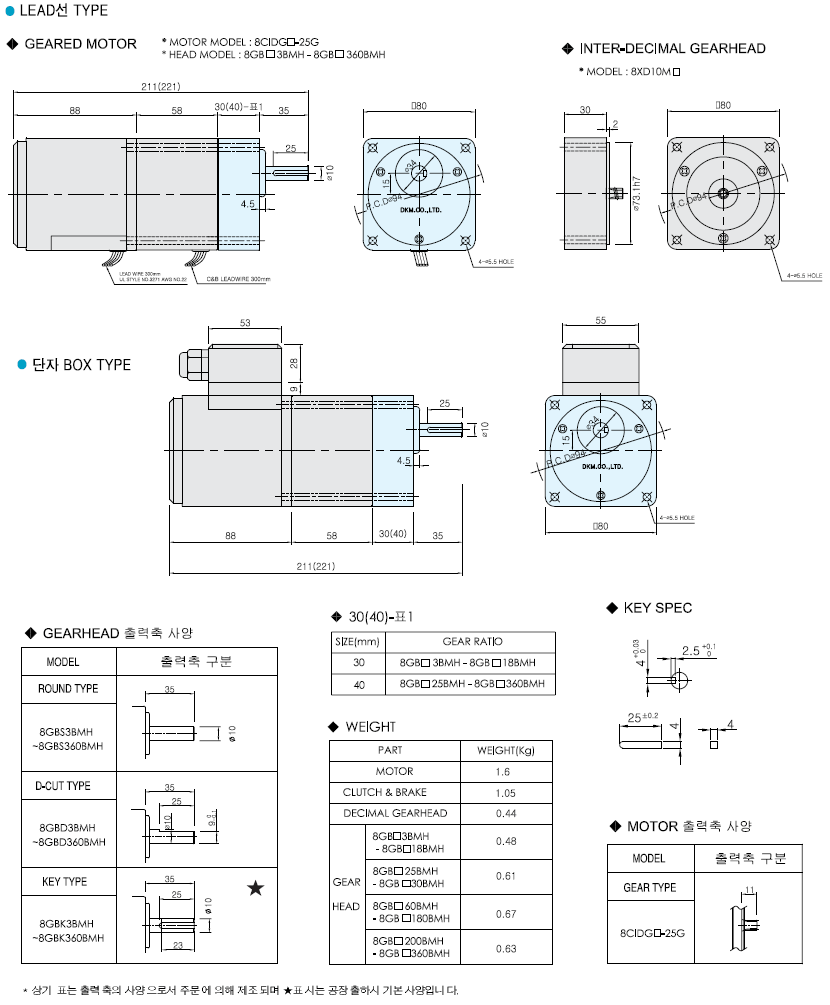

LEAD 선 TYPE
단자 BOX TYPE
국내용
8CIDG1-25G
8CIDG1-25G-T
1/30
25
단상110V 60Hz
8IDG1-25G
8GBK□BMH
국내용
8CIDG2-25G
8CIDG2-25G-T
1/30
25
단상220V 60Hz
8IDG2-25G
8GBK□BMH
국내용
8CIDG3-25G
8CIDG3-25G-T
1/30
25
삼상220V 60Hz
8IDG3-25G
8GBK□BMH
국내용
8CIDG4-25G
8CIDG4-25G-T
1/30
25
삼상380V 60Hz
8IDG4-25G
8GBK□BMH
국내용
8CIDG5-25G
8CIDG5-25G-T
1/30
25
삼상440V 60Hz
8IDG5-25G
8GBK□BMH
해외용 및 50Hz 모터 ▲
해외용
8CIDGB-25G
8CIDGB-25G-T
1/30
25
단상115V 60Hz
8IDGB-25G
8GBK□BMH
해외용
8CIDGC-25G
8CIDGC-25G-T
1/30
25
단상220V 50Hz
8IDGC-25G
8GBK□BMH
해외용
8CIDGE-25G
8CIDGE-25G-T
1/30
25
단상230V 50Hz
8IDGE-25G
8GBK□BMH
해외용
8CIDGF-25G
8CIDGF-25G-T
1/30
25
단상230V 60Hz
8IDGF-25G
8GBK□BMH
해외용
8CIDGG-25G
8CIDGG-25G-T
1/30
25
삼상220V 50Hz
8IDGG-25G
8GBK□BMH
해외용
8CIDGI-25G
8CIDGI-25G-T
1/30
25
삼상230V 50Hz
8IDGI-25G
8GBK□BMH
해외용
8CIDGJ-25G
8CIDGJ-25G-T
1/30
25
삼상230V 60Hz
8IDGJ-25G
8GBK□BMH
해외용
8CIDGK-25G
8CIDGK-25G-T
1/30
25
삼상380V 50Hz
8IDGK-25G
8GBK□BMH
해외용
8CIDGM-25G
8CIDGM-25G-T
1/30
25
삼상400V 50Hz
8IDGM-25G
8GBK□BMH
해외용
8CIDGN-25G
8CIDGN-25G-T
1/30
25
삼상440V 50Hz
8IDGN-25G
8GBK□BMH
: THERMAL PROTECTOR 가 내장되어 있습니다. MOTOR가 어떠한 원인에 의해 과열되면 THERMAL PROTECTOR가 작동해 MOTOR를 정지시킵니다.
       MOTOR의 온도가 내려가면 자동적으로 운전을 다시 시작하므로 점검작업은 반드시 전원을 끈 상태에서 실시하여 주십시요.
       단상 50Hz 및 수출용 MOTOR의 경우에는 THERMAL PROTECTOR가 기본적으로 부착되며 그 외의 경우에는 주문에 의해 부착됩니다.


품명 회전속도(rpm) 600 500 360 300 240 200 144 120 100 72 60 50 45 36 30 24 20 18 15 12 10 7 6 5
Motor/GearHead 감속비 3
 3.6
 5
 6
 7.5
 9
 12.5
 15
 18
 25
 30
 36
 40
 50
 60
 75
 90
 100
 120
 150
 180
 250
 300
 360
8CIDG□-25G
8GBK□BMH
 kgf cm 4.4 5.2 7.3 8.7 10.9 13.1 18.2 21.9 26.2 32.9 39.4 47.3 52.6 59.4 71.3 80 80 80 80 80 80 80 80 80
N.m 0.44 0.52 0.73 0.87 1.09 1.31 1.82 2.19 2.62 3.29 3.9 4.7 5.2 5.9 7.1 8 8 8 8 8 8 8 8 8
lb-in 3.9 4.6 6.4 7.7 9.6 12 16 19 23 29 35 42 46 52 63 71 71 71 71 71 71 71 71 71
중실축타입
품명 회전속도(rpm) 180 150 120 100 72 60 50 36 30
Motor/GearHead 감속비 10 12 15 18 25 30 36 50 60
8*DG*-25FW 8WD□BL
8WD□BR		 kgf cm 11 12 15 17 21 23 25 29 32
N.m 1.1 1.2 1.5 1.7 2.1 2.3 2.5 2.9 3.2
lb-in 9.7 10.6 13.2 15.0 18.5 20 22 26 28

품명 회전속도(rpm) 500 417 300 250 200 167 120 100 83 60 50 42 38 30 25 20 17 15 13 10 8 7 6 5
Motor/GearHead 감속비 3
 3.6
 5
 6
 7.5
 9
 12.5
 15
 18
 25
 30
 36
 40
 50
 60
 75
 90
 100
 120
 150
 180
 250
 300
 360
8CIDG□-25G
8GBK□BMH
 kgf cm 5.3 6.4 8.9 10.7 13.4 16.0 22.3 26.7 32.1 40.2 48.2 57.8 64.2 72.6 80 80 80 80 80 80 80 80 80 80
N.m 0.53 0.64 0.89 1.07 1.34 1.60 2.23 2.67 3.21 4.02 4.8 5.8 6.4 7.3 8 8 8 8 8 8 8 8 8 8
lb-in 4.7 5.7 7.9 9.4 11.8 14 20 24 28 35 43 51 57 64 71 71 71 71 71 71 71 71 71 71
중실축타입
품명 회전속도(rpm) 150 125 100 83 60 50 42 30 25
Motor/GearHead 감속비 10 12 15 18 25 30 36 50 60
8*DG*-25FW 8WD□BL
8WD□BR		 kgf cm 13 14 18 20 25 28 30 35 38
N.m 1.3 1.4 1.8 2.0 2.5 2.8 3.0 3.5 3.8
lb-in 11.7 12.7 15.9 18.0 22.3 24 26 31 34
품명 중간감속기와 함께 부착하는 감속기타입
  8XD10MG   일반형 감속기 (G TYPE)
  8XD10MP   강력헝감속기(P TYPE)
  8XD10MH   초강력형감속기(H TYPE)
  8XD10MW   중실축웜감속기
  8XD10MWH   중공축웜감속기
MOTOR의 품명 중 □에는 PHASE&VOLTAGE 의 코드가 들어갑니다.(PRODUCT CODE 표 참조)
GEARHEAD와 중간 GEARHEAD 는 별매입니다.
GEARHEAD의 품명 중 □에는 감속비가 들어갑니다. 색이 칠해진 부분은 MOTOR 출력축과 같은 방향, 그 외 흰색부분은 반대방향입니다.
회전속도는 MOTOR 동기회전속도 (50Hz : 1500rpm, 60 Hz : 1800rpm)를 기준으로 감속비로 나누어 계산합니다.
   실제회전속도는 부하의 크기에 따라 표시보다 2~20% 정도 느립니다.
표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR 사이에 감속비 10의 중간감속기를 설치할 수 있습니다.
   이와 같이 중간감속기를 설치하면 속도만 1/10로 줄어들며 최대 허용TORQUE가 증가되지는 않습니다. 이 경우의 최대허용 TORQUE는
    입니다.







회전방향은 MOTOR축측에서 본 방향입니다.
CW가 시계방향, CCW가 반시계방향입니다.
결선방법은 치절SHAFT 와 둥근(丸) SHAFT 가 동일하며, LEAD선 TYPE 과 단자BOX TYPE 이 동일합니다.
단상 MOTOR의 회전방향 전환은 MOTOR 정지 후에 실시하여 주십시요. MOTOR 회전 중에 회전방향을 전환하면 회전방향이 전환되지 않거나
   시간이 지체되어 전환되는 경우가 있습니다.
